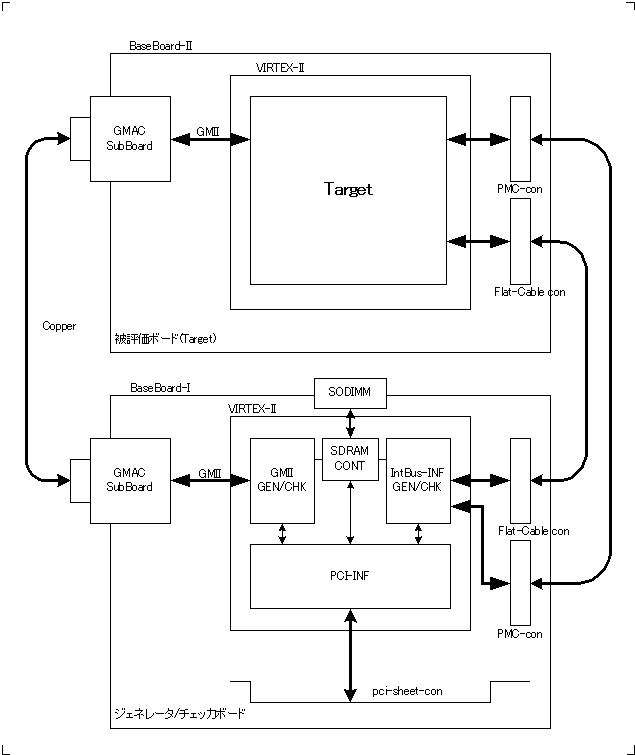

・作成した評価システムの概略図です． (ホームページでは情報を抑えています．)
・2枚のIPMate-PCI-VX2と，Marvell-PHY-DaughterCardを使用しています．
・図中，上のIPMateのFPGAに評価ターゲットを実装し，下のIPMateに評価ターゲットを終端するためのGeneratorとCheckerを搭載しています．
・Generator/Checker側のボードは，単体で10/100/1000Mのネットワークアナライザの機能を持っています．
|
|
 |

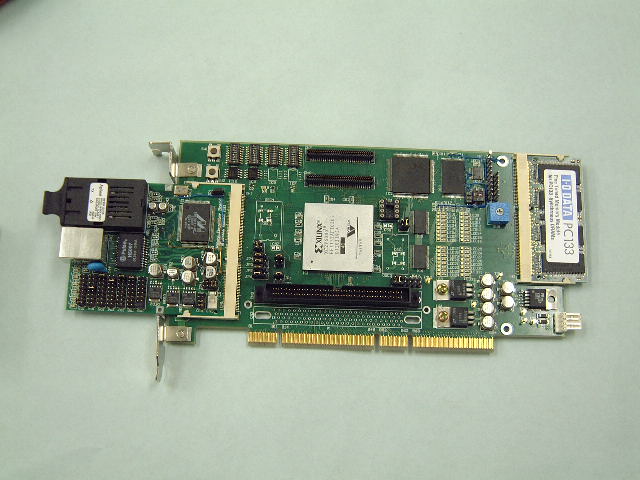

・Generator/Checker側のボードです．
・IPMate-PCI-VX2にMarvell-PHY-DaughterCardと市販SODIMM-SDRAM(128MByte)を実装してあります．
・FPGAの上側の2つのPMCコネクタが実装してあります．
・FPGAの下側の上段に100pinフラットケーブル用コネクタが実装してあります．
・PMCコネクタと100pinフラットケーブルコネクタにより，PCI32バスとは別に，基板間で155pinの接続を確保しています．
|
|
 |

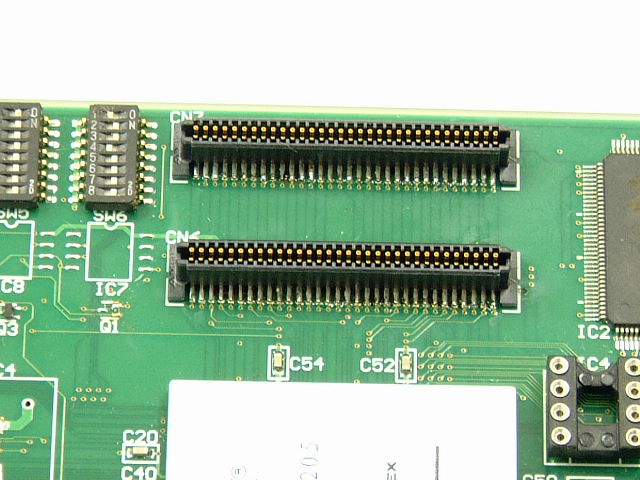

・PMCコネクタの拡大写真です．
・AMP社120521-1コネクタを実装しています．(対向側は120527-1)
・2個のコネクタとFPGA間で81本の接続があります．
|
|
 |

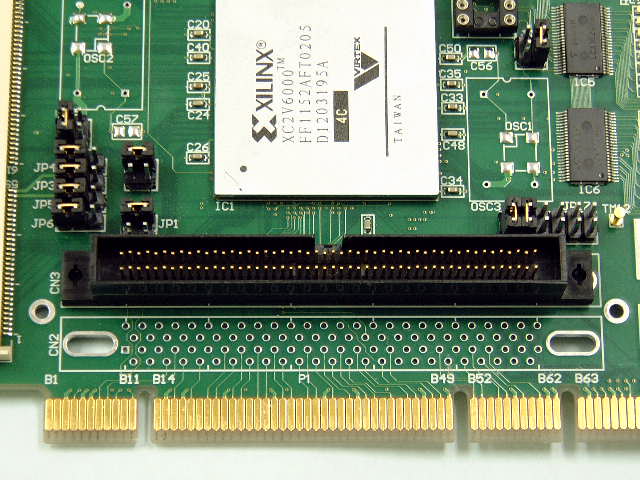

・PCIスロットの64bitバス時に拡張となる側の信号を経由しているコネクタに，ヒロセ(HIF6A-100DA-1.27DSA)を搭載しています．
・FPGA間と74本の接続があります．
・下側のコネクタのランドには，PCI32bit用の信号が経由しているため，開放のままとなっています．
・PCI32用の信号も，PCI以外の目的に，ユーザが自由に定義できます．
|
|
 |

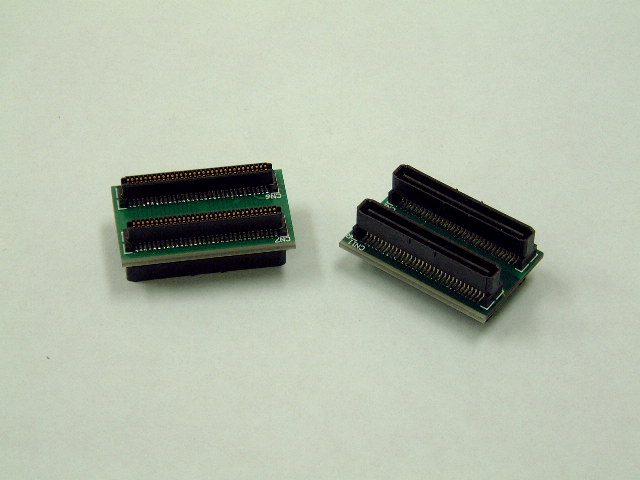

・Generator/Checkerボードとターゲットボードを接続するための延長コネクタ(PMCコネクタ)です．
・レアボードからコネクタ部分を切り取って特注に対応しています．
|
|
 |

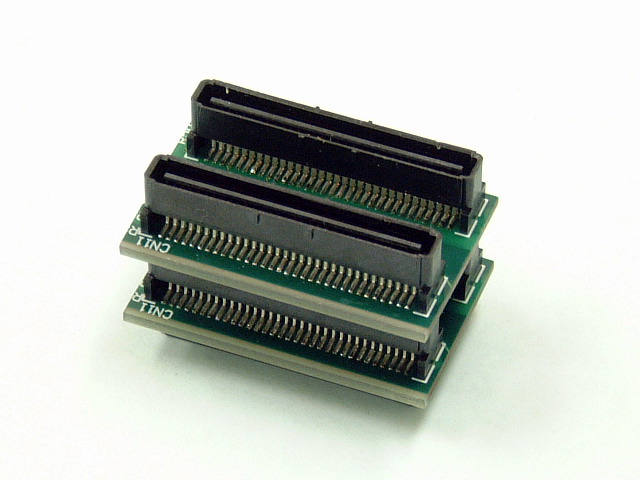

・PMCの延長コネクタを2段重ねた写真です．
・この延長コネクタを2段挿入することにより，基板間に33mmの間隔を確保しています．
|
|
 |

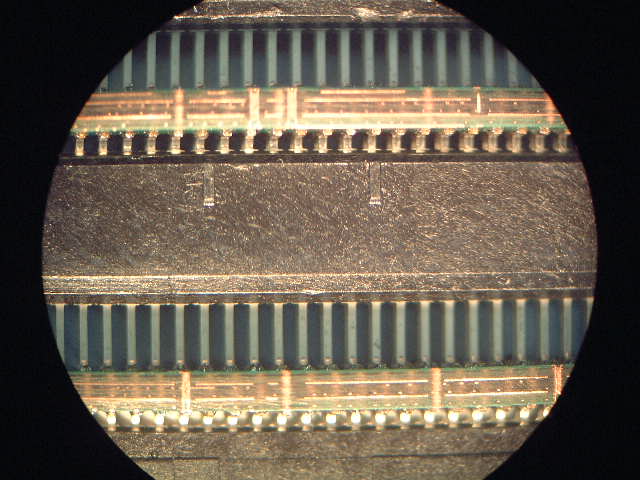

・IPMate-PCI-VX2のレアボードを切り抜いて作成しているため，パターンのバリによるショートの有無を確認したときの顕微鏡写真です．(8倍)
|
|
 |

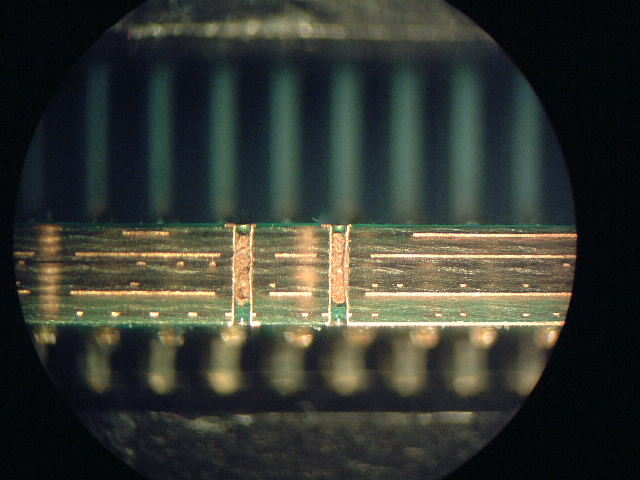

・基板断面を拡大した顕微鏡写真です．(20倍)
・#1000番の砥石で研磨することできれいにバリがとれています．
・8層基板であることがわかります．
・層間隔は基板中央に対して上下シンメトリックですが，均等ではないようです．推測ですが，薄い板の張り合わせ枚数によって，トータルの基板厚を調整しているのでしょう．
(GND層とでインピーダンスマッチングを行うときは，基板屋さんとの打ち合わせが必要ですね．)
|
|
 |

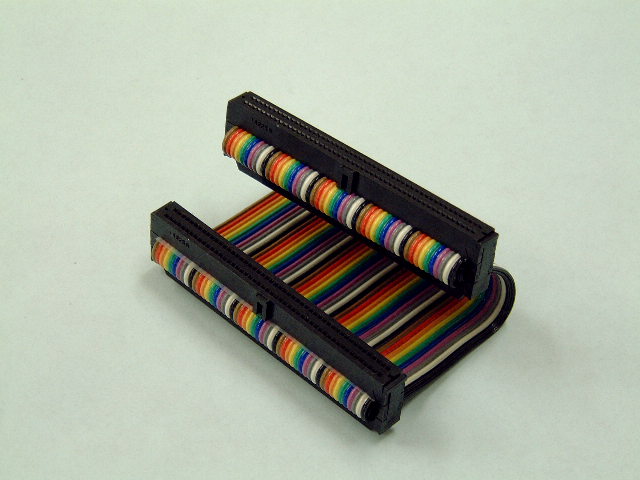

・ヒロセ(HIF6A-100DA-1.27DSA)のコネクタに挿入して2枚のIPMateを接続し，電源および74本の信号の受け渡しを行います．
・50pinのノーマルピッチフラットケーブルを2枚平行して連結しています．
|
|
 |

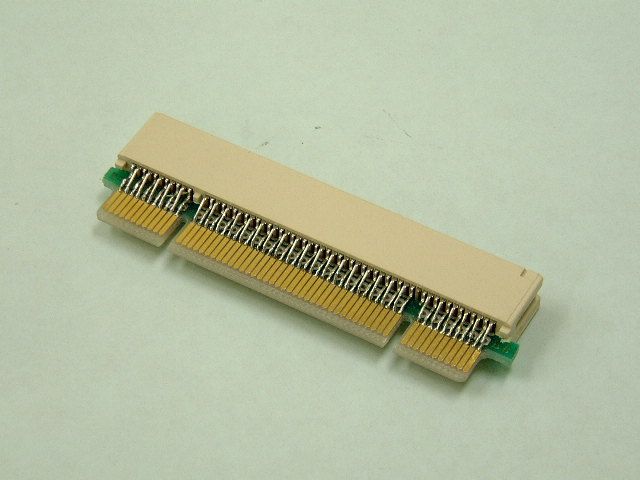

・PCI64の拡張側のピンに平行定義されたピンを2枚の基板間の信号の受け渡し用として使うため，マザーボードとの接続をPCI32bitだけにするための引き延ばしボードです．
・サンハヤトのユニバーサル基板のシートコネクタ部分を切り取って，最短の接続となるようにしてあります．
|
|
 |

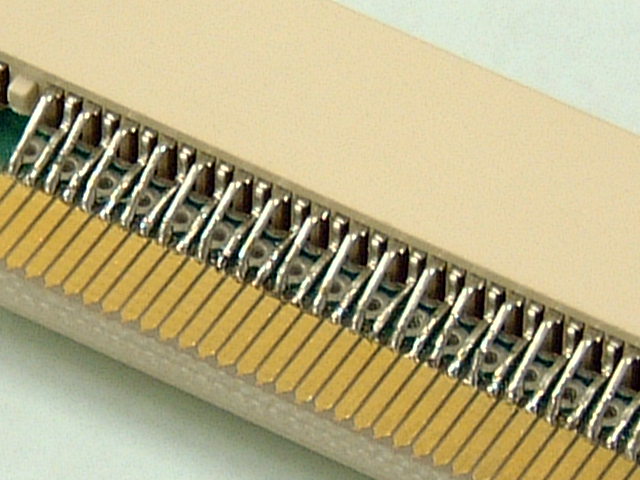

・引き延ばしボードの拡大写真です．
|
|
 |

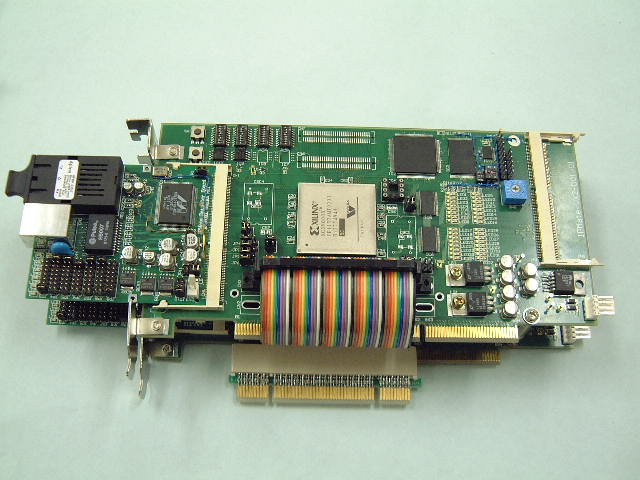

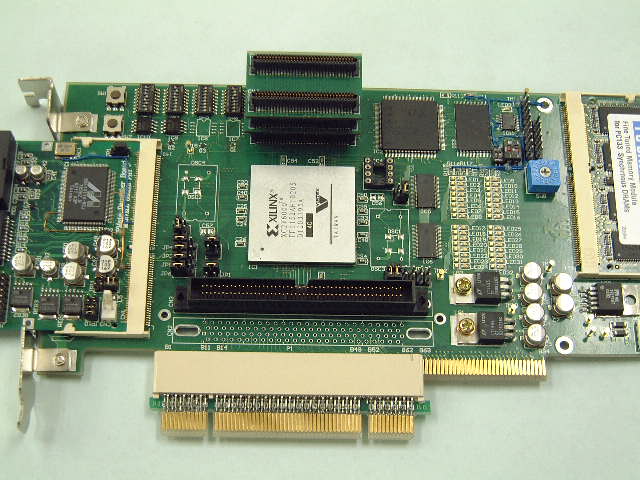

・Generator/Checker側となるIPMateに延長コネクタ，引き延ばしボードを実装した状態の写真です．
|
|
 |

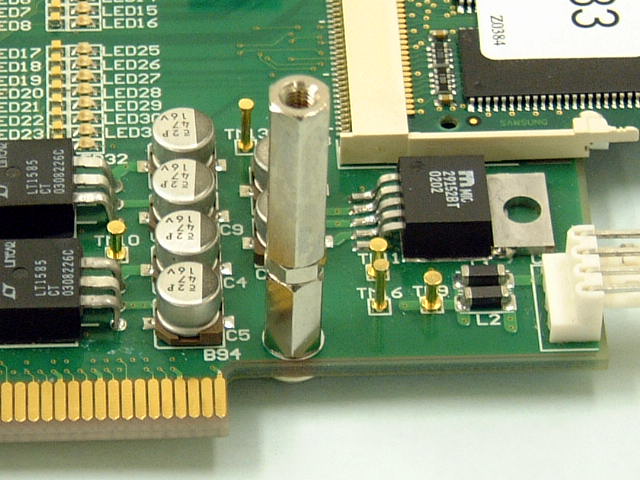

・2枚の基板を安定固定するためのスペーサです．
・20mmスペーサ + 10mmスペーサ
+ 3mmNutで33mmの間隔を確保しています．
|
|
 |

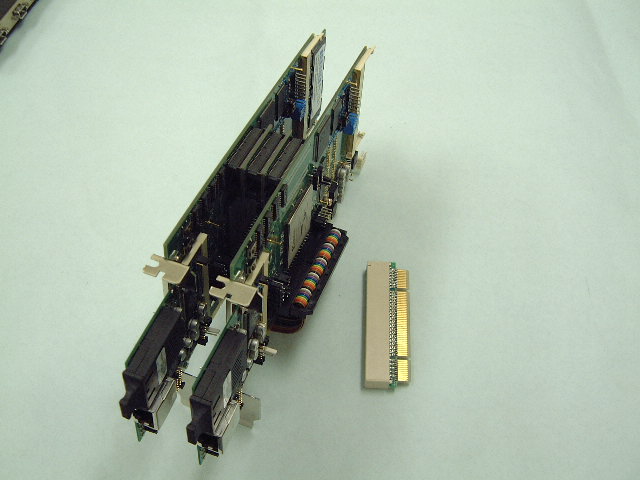

・2枚の基板をスタックさせた写真です．(PCIコネクタ側からのView)
|
|
 |
・2枚の基板をスタックさせた写真です．(PMCコネクタ側からのView) |
|
 |

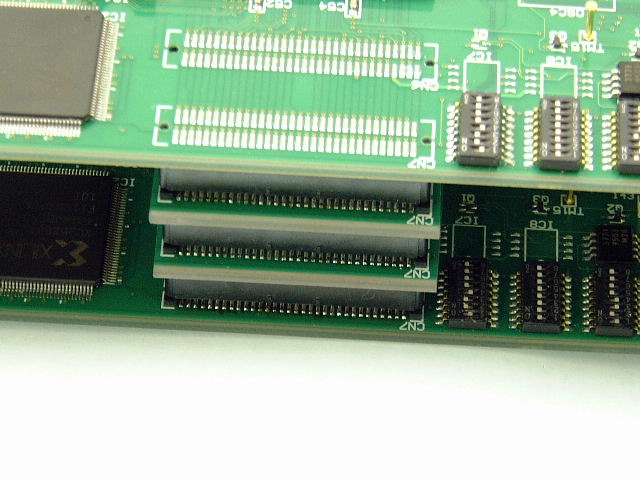

・PMCコネクタ部分の接続の拡大写真です．
|
|
 |

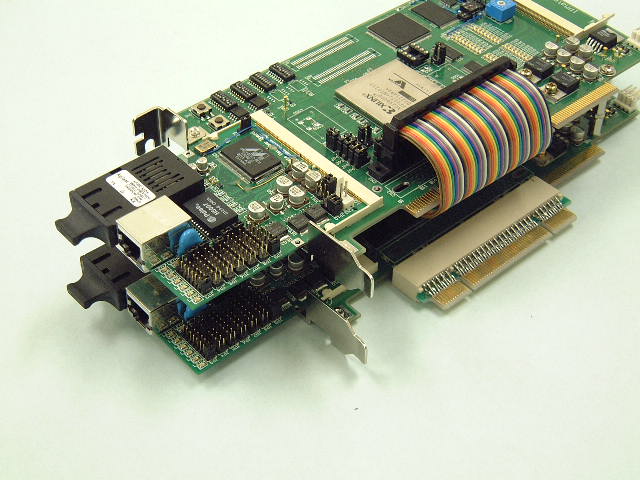

・2枚の基板をスタックさせた写真です．(斜め下からのView)
・スタックの状態がよく判ります．
|
|
 |

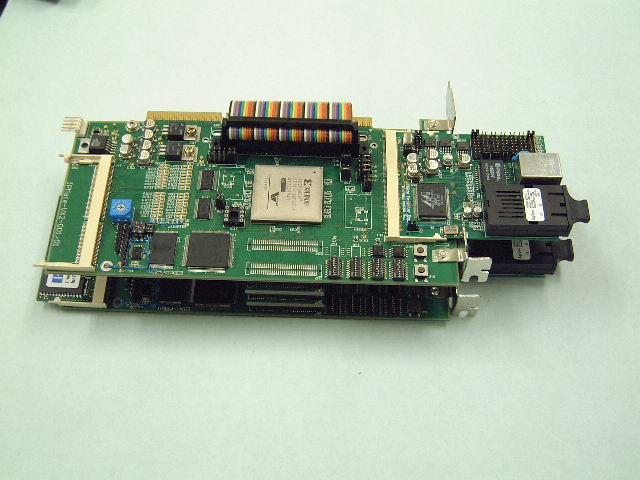

・2枚の基板をスタックさせた写真です．(上からのView)
|
|
 |

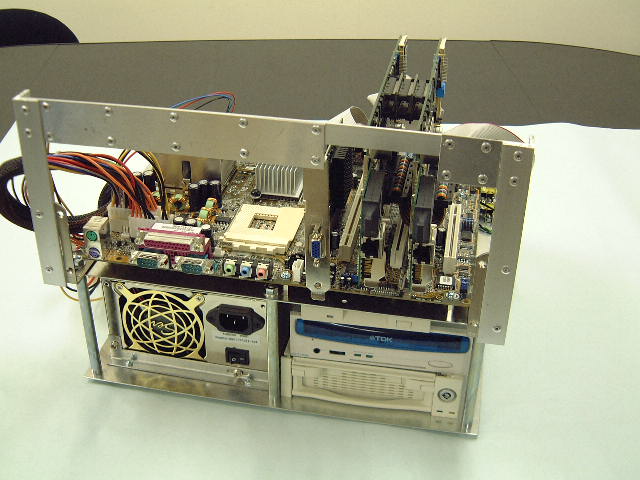

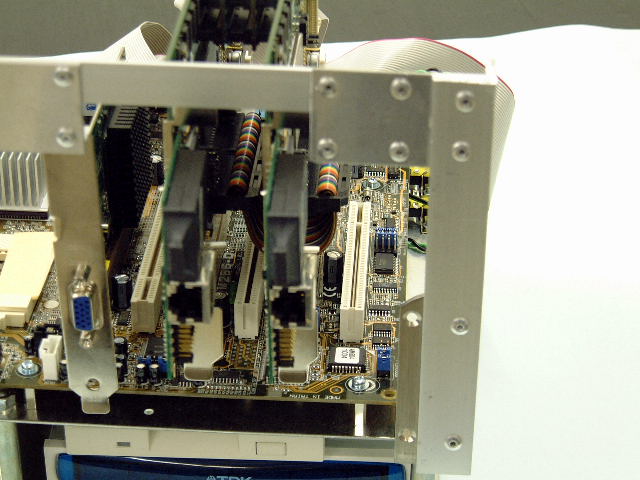

・スタックさせた基板をOpenRackに実装した写真です．
・引き延ばしボード分，評価基板が底上げされ，かつ，ボードの重さで不安定となりますので，基板固定部分を専用に制作実装してあります．
・フレームの土台は玄人志向の"ど根性試し用まな板"です． |
|
 |
・評価ボードと汎用ボードがそれぞれの高さの基板固定部分で固定されています．
|
|
 |

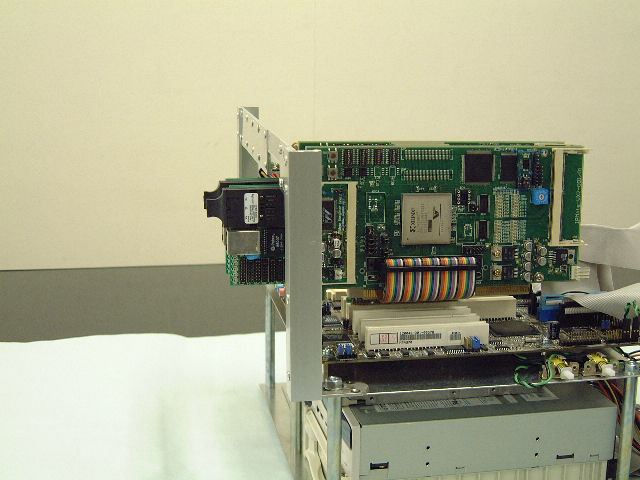

・横からの写真です．
|
|
 |
・斜め後ろからの写真です．

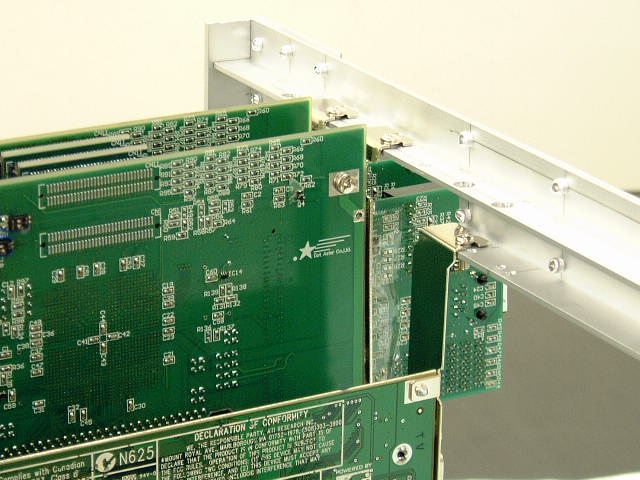

・フレームはL字金具で固定されており，基板もしっかりと固定されています．
|
|
 |

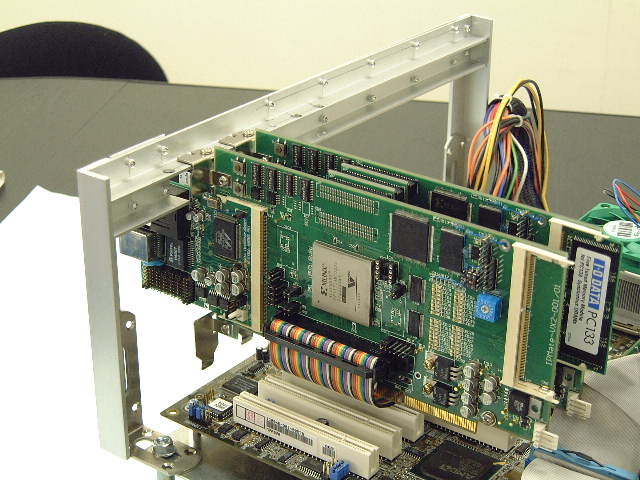

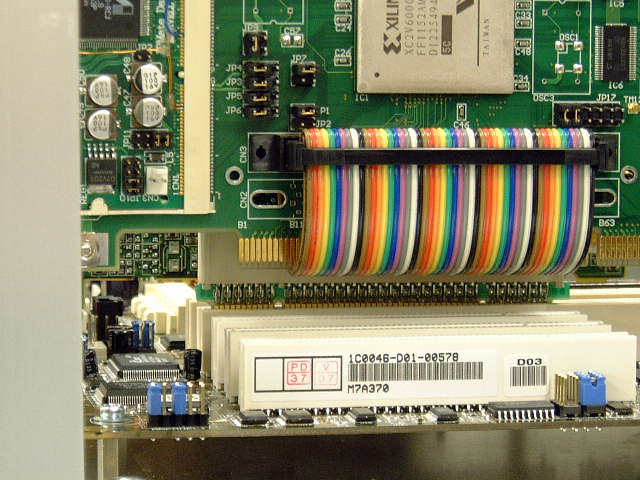

・評価ボードとMotherBoardとの接続箇所の写真です．
・フラットケーブルが前面の基板のPCIのシートコネクタ部分を迂回してヒロセ(HIF6A-100DA-1.27DSA)のコネクタに接続されています．
|
|
 |
・固定部分が2段になっているのが判ります．
・手前にAGPボード，奥側に評価ボードが実装されています．
|
|
 |

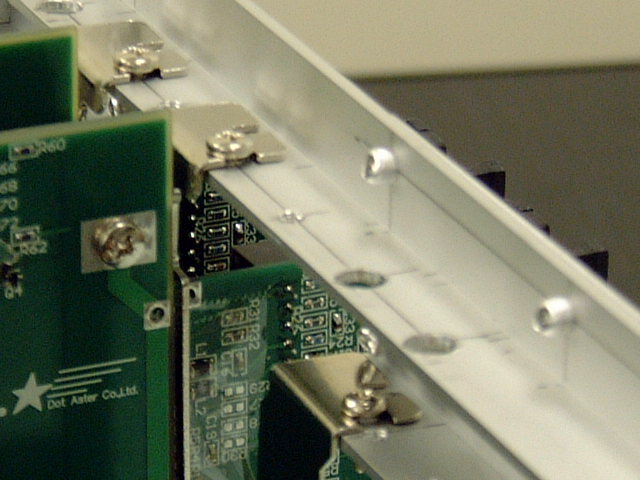

・固定部分の拡大写真です．
|
|
 |

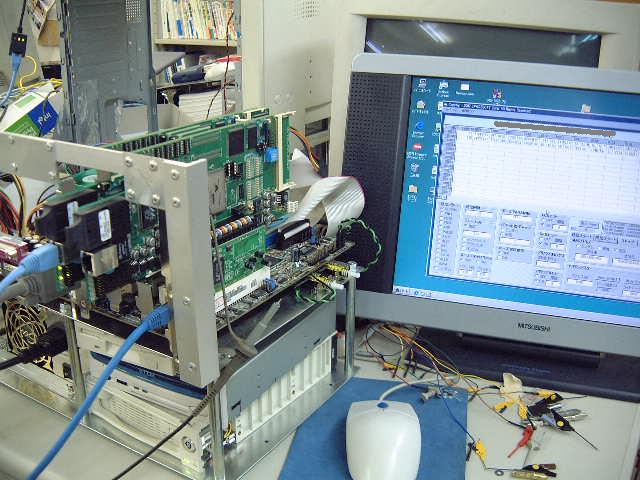

・制御ソフトウェアを立ち上げて，Snifferとの間で接続確認を行っている写真です． |
|
 |

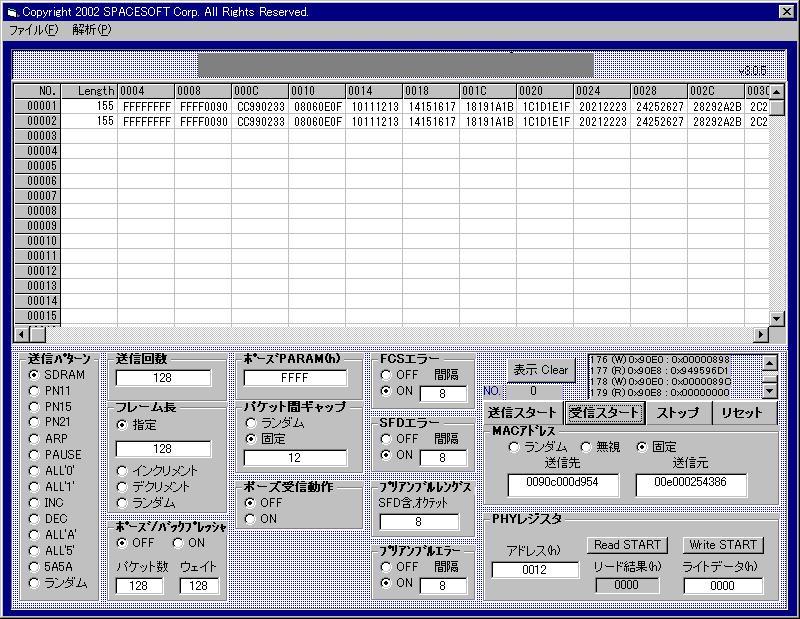

・Generator/Checker側の制御画面です．
・解説は割愛します．じっくりと見て推測して下さい．
|
|
|
本製品は，一見，単なるPCI評価ボードのようにみえますが，創意，工夫で色々な使い方が可能になります．他にもIPMate-ARMINT-VX2もあります．ARM社のIntegrator/APボードに実装するだけのボードではなく，同じく創意・工夫でその適用用途は無限に広がります．これらのボードを適材適所に使い分け，皆様の研究・開発・評価に費やされる費用，工数の削減にお役に立てればと願っております．
|
