ML-IIで簡易アナライザ

ML-IIに添付されるソフトウェアを使うことによって，簡易アナライザとしての機能を持たせることができます．デバッグの初期に遭遇する各種エラーを高価な測定器やアナライザを購入することなく，デバッグできます．

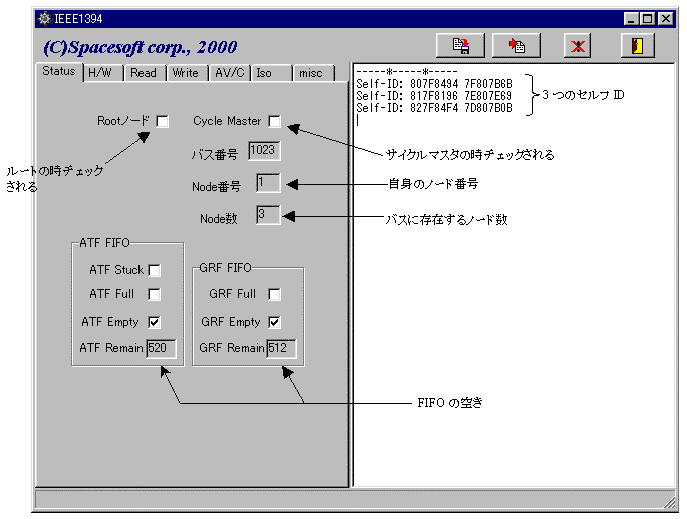

Stausタブ

ノードやバスの情報，LINKチップのFIFOの空き容量などを知ることができます．自分で，設計したIEEE1394機器がノードとして認識されるかなどのチェックに効果を発揮します．

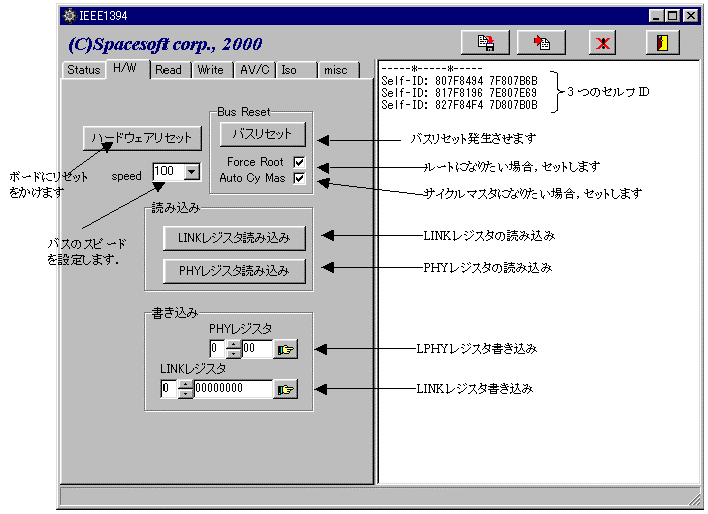

H/Wタブ

リセットや，レジスタの読み書きができます．

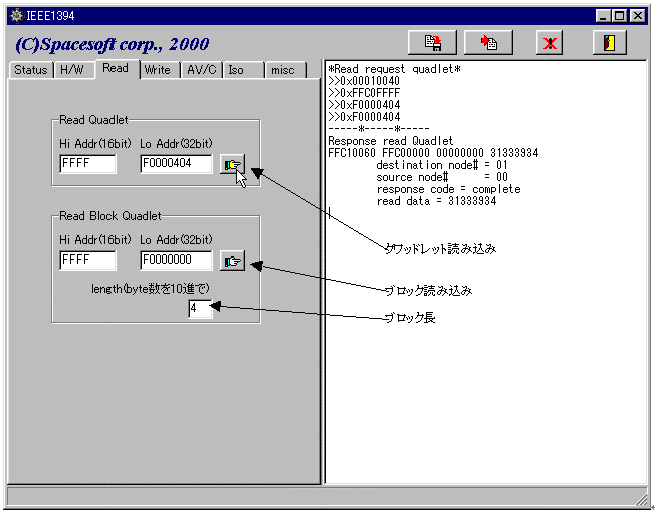

Readタブ

読み込みトランザクションを送出できます．実際に送出し，Configration ROMを読み出した様子です．

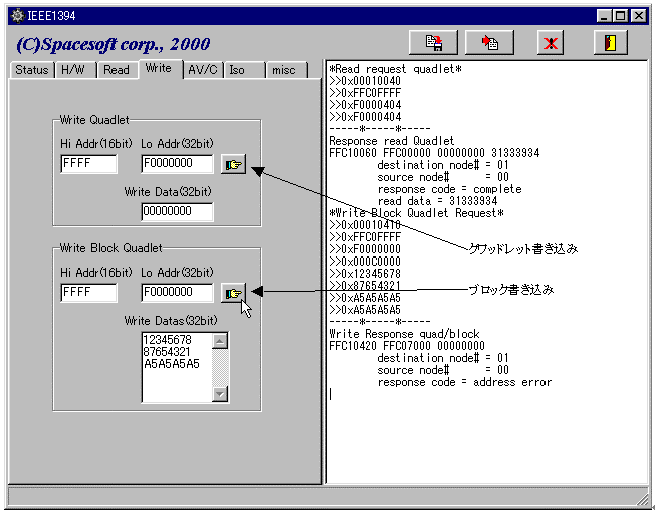

Writeタブ

書き込みトランザクションを送出できます．実際に送出した様子です．addressエラーをターゲットノードが返しています．

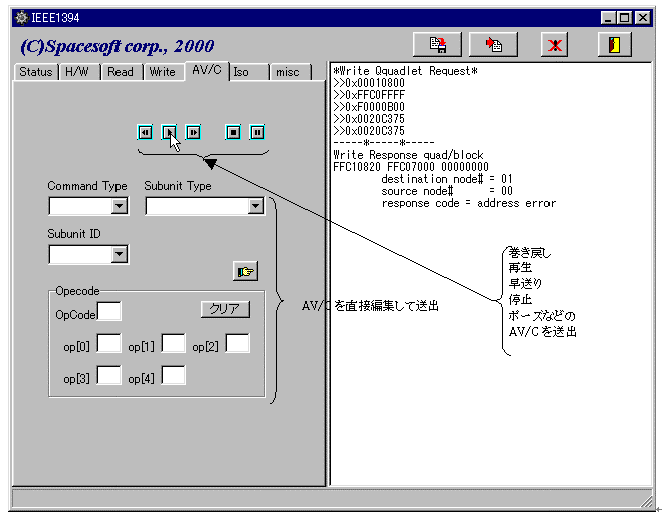

AV/Cタブ

AV/Cコマンドを送出できます．PLAYコマンドを送出した様子です．ターゲットノードがAV/Cをサポートした機器でないため，address errorが返ってきています．DVカメラなどでテストすると，テープが再生されます．

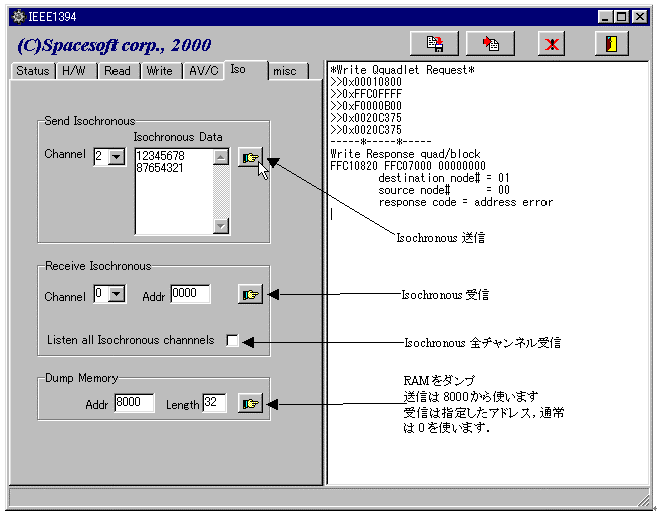

Isoタブ

Isochronous送信，Isochronous受信を行います．

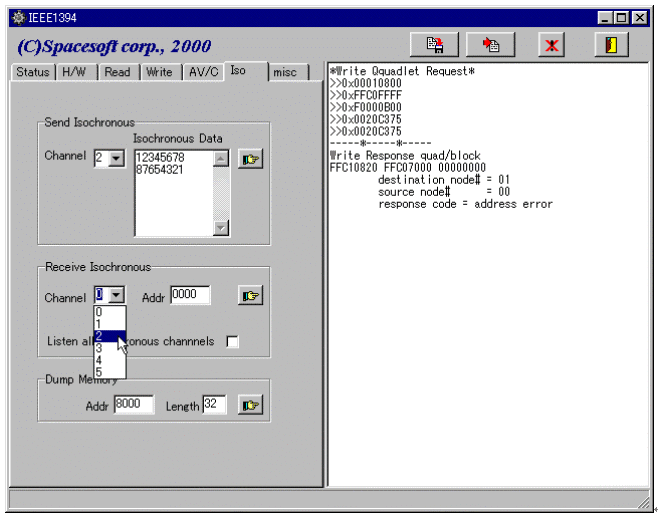

受信に使うチャンネルを選んでいる様子です．

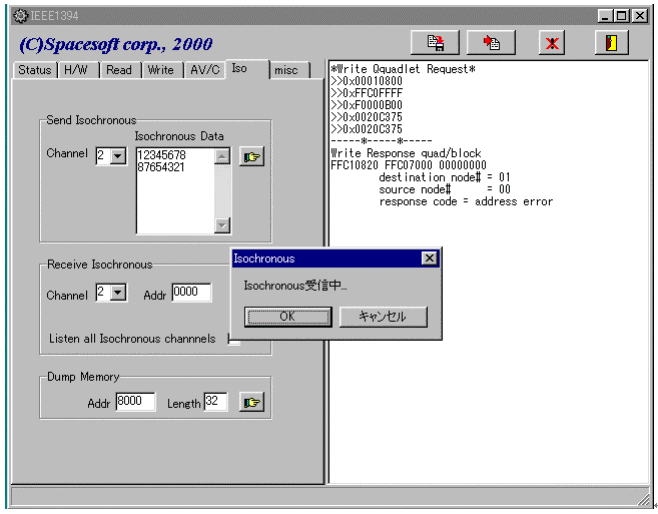

Isochronous受信中の様子です．

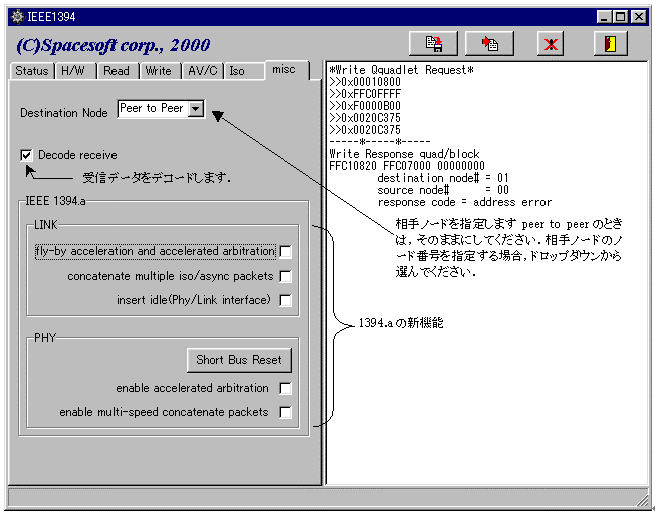

miscタブ

IEEE1394.aの機能や，ターゲットノードの指定，および受信データをデコードするか，否かを選択します．
